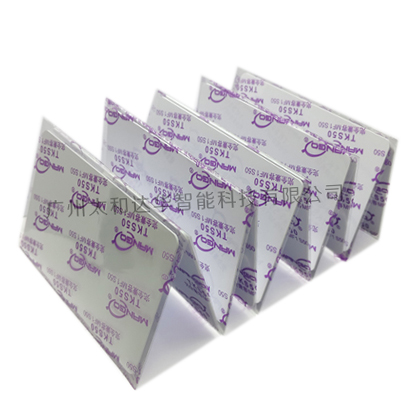

mango TKS50感应式IC卡

日期:2015-08-15 14:30:28

【产品介绍】

TKS50,是一款非接触加密存储卡芯片,由射频通讯接口、安全控制单元和 8K Bit EEPROM 组成,读写距离10cm。主要适用于各种证件、电子钱包、自动收费系统和公共交通自动售检票系统等领域。该芯片支持 ISO14443 TypeA 射频接口,完全支持 NXP 非接触标准读卡系统的 Reader Ics 芯片, 如: MF-RC500 MF-RC522 MF- RC523 MF-RC530 MF-RC531CL-RC632等。 TKS50 芯片是集众多功能类似 S50 RFID 芯片制造商之优点,尽力在设计上免除存在的缺点:例如全球同类芯片的低价位;优异电气性能如长期使用稳定性;对市面各种读头机具的宽范围兼容性;低功耗高灵敏远距离读写特性;用户容易初始化使用无盲区;高可靠长寿命等等。并经过调研和结合目前市场对该芯片的旺盛需求,在经过近一年的努力改进设计而面世的一款高性能的 ISO14443 TypeA 协议的应用芯片。


产品特点

RF 接口(ISO/IEC 14443 Type A

◆ 芯片无需电池,数据和电源能量的提供通过无线传输;

操作距离:最大达到100 毫米(取决于天线);

工作温度:-20℃至50

操作频率: 13.56 MHz

数据传输速率:106 kbit/s

防冲突: 可处理同一时间多张卡进入场区的情况;

数据完整性:防冲突机制;每块有16CRC检验;每字节有奇偶校验位;检查位数;用编码方式来区 分l0或无信息;信道监测(通过协议顺序和位流分析)

典型交易时间:小于100 ms(包括备份管理时间)。


【EEPROM】

EEPROM 存储容量为 1K字节(8 Kbit);

◆ 每个存储块的访问条件可由用户自己定义;

◆ 支持一卡多用的存储结构;

--- 8Kbits EEPROM16 区×4 块×16 字节×8 Bits) ,

--- 分为16个扇区,支持多达16种不同应用,

--- 每个扇区分为4个块,每个块为最小访问单位,由16个字节组成,

--- 每个扇区科研独立设置自己的一组密钥,

--- 运算能力:加、减。

◆ 数据保持时间:最少10 年;

◆ 擦写次数:最少10 万个周期。


【典型工作参数】

--- 卡识别时间:3.0ms1.0ms(询卡/应答 + 每个防冲突处理) ,

--- 认证时间: 2.0ms

--- 读块时间: 2.5ms

--- 写块时间: 6.0ms

--- 传输时间: 4.5ms

--- 典型交易时间 ≤100ms,典型的检票交易时间最长不超过 100ms(0.1 ),包括卡片的认证,6 个扇区的读(768bit,2 个扇区的认证) ,2 个扇区的写操作(256bit) 。


【安全性】

◆ 三次相互认证 (ISOIECDIS9798-2)

认证后的信息交换过程中,所有数据均加密以防止信号截取;

每张卡的序列号唯一;

每一扇区均有相互独立的密钥控制;

在运输过程中访问 EEPROM具有传输密钥保护;

【无线传送数据和能量】

TKS50 连接着几匝线圈,线圈嵌入到PVC等塑料片材中,这就形成了一张无源的无线智 能IC卡,这种无源卡不需要电池,当智能IC卡靠近读写装置的天线时,高速 RF 通讯接口可以以 106kBit/s 的速度传送数据。


防冲突】

智能的防冲突功能允许同一工作区域中有不止一张卡同时工作,防冲突算法每次只选择一张卡,确保对被选中的卡正确执行操作,而且同一区域中未被选中的其他卡不会被激活。


方便用户】

芯片系统设计使用户应用更加方便。由于数据传送速率很高,它可以使整个交易过程在小于 100ms 中快速完成。这样 TKS50 卡用户就不需要停在读写机具前面进行定位刷卡,增大了通道门的吞吐量,减少了诸如上公共汽车的时间。

如果 TKS50 卡放在钱包中,钱包中甚至有硬币,也可以进行刷卡交易。


保密性】

TKS50 卡与普通智能逻辑卡相比较,一个特殊的要点是保密,可以有效防止欺骗:卡片与读写机具的相互询问和响应确认、数据保密传输和报文确认、高安全自我检查等,防止 TKS50 系统受到任何干扰,使刷卡交易的应用对用户更有吸引力。序列号不可修改,保证了每张卡都是唯一的。


多应用功能】

CPU卡的功能相比较,TKS50 系统提供了一个实时的多应用功能,每区有两个不同的密钥,这样系统可以灵活使用更多的密钥层次。
