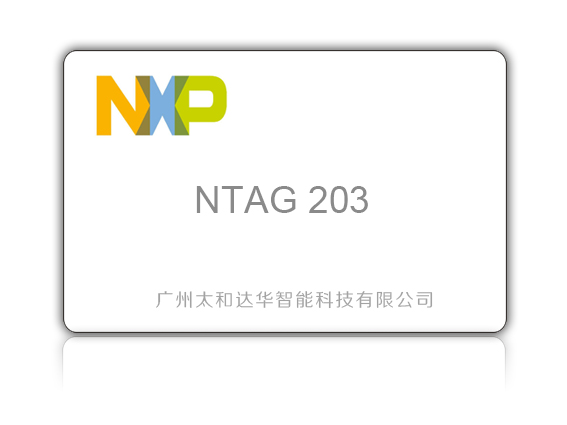

NTAG 203卡

日期:2015-11-06 11:48:01

NTAG 203卡


产品介绍

NTAG203/NTAG215/NTAG216

恩智浦半导体公司开发了NTAG203 - 兼容NFC Forum类型2标签的IC - 可配合使用符合NFC Forum技术规范、满足NFC Forum建议或近距离耦合设备(PCD),以及符合ISO/IEC 14443A标准的NFC设备。通信层(RF接口)符合ISO/IEC 14443A标准第2部分和第3部分。NTAG203主要针对NFC Forum类型2标签应用(如智能广告、连接切换、蓝牙简单配对、WiFi保护设置、调用请求、SMS、商品与设备认证等)设计。

非接触式能源和数据

仅当IC连接线圈时,才能建立NTAG通信。线圈的形状和规格超出了本文的范围。NTAG位于RF范围内时,高速RF通信接口允许数据的传输波特率为106 kb/s。

命名规范:

NTAG指:恩智浦NFC产品系列名称

2指:平台指示器

0指:产品代数(从0开始)

3指:存储器尺寸的代码编号(0<64字节;1:64-96字节;2:96-128字节;3:128-256字节

F指:交付形式:若标明,则表示该产品采用HWSON8封装,并提供现场检测针脚

主要特性和优势

RF接口(ISO/IEC 14443A)

■ 非接触式数据传输和电源(无需电池)

■ 非接触式数据传输和电源(无需电池)

工作距离:最远100 mm(取决于场强和天线几何尺寸)

■ 工作频率:13.56 MHz

■ 快速数据传输:106 kb/s

■ 数据完整性高:16位CRC、奇偶校验、位编码、位计数

■ 真正防干扰

■ 7字节序列号(ISO/IEC 14443-3 cascade level 2)

■ 快速计数器交易时间:< 10 ms


EEPROM

■ 分别为168、540、924字节总存储器容量,分为42、135、231页(每页4字节)

■ 144、504、888字节用户读/取存储器区,分为36、126、222页(每页4字节)

■ NTAG203前64字节具有每页现场可编程只读锁定功能

■ 具有每块现场可编程只读锁定功能

■ 32位用户可定义一次性可编程(OTP)区

■ 16位计数器

■ 数据保存期为5年

■ 写入操作耐受程度为10000个周期

符合NFC Forum Tag类型2

NTAG203 IC完全符合NFC Forum Tag类型2技术规范,提供NDEF数据结构配置。

安全

■ 每个器件具有独特的7字节序列号,支持防克隆

■ 32位用户可编程OTP区

■ 前512位具有每页现场可编程只读锁定功能证

■ 其余存储器每块只读锁定

级联式UID

防干扰功能基于各IC独特的IC序列号(称为唯一识别符)。NTAG203的UID长度为7字节,支持ISO/IEC 14443-3 cascade level 2标准。

防干扰

智能防干扰功能符合ISO/IEC 14443标准,允许同时有多张卡在现场工作。防干扰算法分别选择每一张卡,并确保选定的卡正确执行交易,不会因为现场有其他卡而造成数据损坏。
